薄膜電容器電流出現不正常解決方案

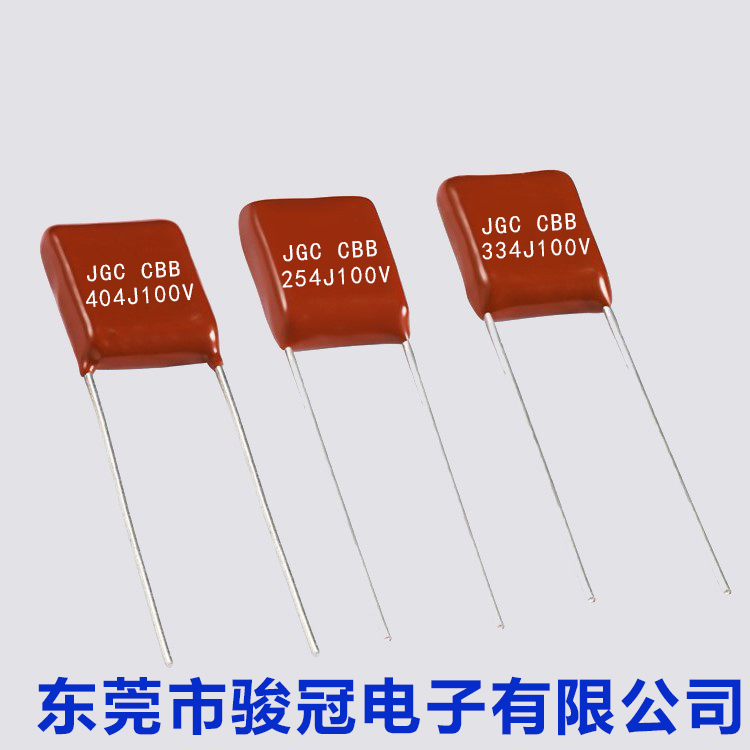

   薄膜電容器由于具有很多優良的特性，無極性，絕緣阻抗很高，頻率特性優異（頻率響應寬廣），而且介質損失很小。因此薄膜電容器被大量使用在模擬電路上。薄膜電容器的電流運轉是很有規律的，而在使用薄膜電容器的時候我們會發現電流出現不正常的情況，這個時候我們該如何處置這個問題呢。
   薄膜電容器容易出現的故障：
   薄膜電容器類似于制造鋁電解電容器的方法制造并極化，然而它們的貯藏時間不受限制，可長時間在無直流極性條件下工作。瞬時反電壓一般不會損壞電容器，而鋁電解電容是不同的。
   實際應用中并不一定總有直流偏置電壓。非極性鉭電容器也能制造，但價格較貴，而且貯藏后不一定用。如果兩個相同的鉭電容器背靠背地串聯，就可以得到非極性電容。總的電容量為每個串聯電容的一半，即C/2。一只良好性能的薄膜電容器在接通電源的瞬間，萬用表的表針應有較大擺幅；薄膜電容器容量越大，其表針的擺幅也越大，擺動后，表針能逐漸返回零位。假如電容器在電源接通的瞬間，萬用表的指針不擺動，則說明電容器失效或斷路；若表針一直指示電源電壓而不作擺動，表明電容器已被擊穿短路；若表針擺動正常，但不返回零位，說明電容器有漏電流現象。
   一、范圍內電流選用不當
   范圍內電流選用不當，產生較多的位置是直流維持和簡諧振動部份。本質需要的電流值假如比薄膜電容器允許經過的電流值大，則會形成薄膜電容發熱影響，長遠高溫作業，引起薄膜電容使用年限大大下降，嚴重的可能炸裂乃至是著火燃燒。在配置試驗中，允許通過專屬的電流探頭或另外方法，測量一下實質需求的峰值電流，繼而調動電容器的參數。可通過配置在功率退化測驗中，勘測一下薄膜電容的溫升，依據薄膜電容的溫升允許參數來鑒定薄膜電容器的采選是否適合。
   二、導線連接方式不當
   導線連接方式不當，關鍵產生在薄膜電容多只并聯電路運用中。因為接線方法，走線間隔不同等原因，引起每個并聯的薄膜電容在電子回路中分流不相同。表現在多個并聯的薄膜電容，每個的溫升都不相同。部分位置的薄膜電容溫升太高，產生摧毀的意外。所以，必要對薄膜電容的并聯行使進行適當的布線和連接，盡可能要做到平均，提升薄膜電容的使用年限。
   三、超出規定的范圍電壓
   超出規定的范圍電壓，產生最多的方面是簡諧振動部分。開發人員應當依照配置的使用功率，輸入電壓，電路拓撲，負荷磁導率，電子回路Q因子等參數當作綜合思考后作初步打算。等到樣機開始達到條件后，實質勘測一下配置在輸出功率期間，薄膜電容器兩邊的電峰值，串聯諧振等參數，進一步判斷所采用的薄膜電容器型號和參數是否準確。
   筆墨電容器故障及解決方案案列分析：
   我曾經在400V開關空使用了PGJ1-5型無功功率補償屏，屏內裝有BCMJ型并聯電容器10只，每只額定輸出16kVar，額定電壓0. 4kV， 額定電流25A， 溫度類別-25C/45C接法。對這兩次事故原因作了認真的分析和徹底的處理。
   故障原因：環境溫度高
   本無功功率補償屏安裝于400V開關空內，室內共有8臺開關柜，而面積儀30m2，其對面是SZ7-800kVA 35kV/0.4變壓器室，整體通風條件差，炎熱的交天開關室內溫度高達48C以k，由此可見環境溫度過高是引起電容爆炸的原因之一一。補償屏應移至單一通風控制室，并應在電容器外黨上貼示蠟片（示溫片），值班人員可以從顯示的溫度來問接地監視電容介質溫度。
   電壓極不穩定：
   我們從公式QC=2π fCV2中可以看出：電容器的無功容量與電壓的平方成正比。當電壓降低時，電容器的無功容輦將按電樂的平方成正比地相應減少，即電容器的容量得不到充分利用。當運行電壓升高時會使電容器的溫升增加，甚至使電容器的熱T衡破壞而引起電容器爆炸。因此因標規定：電容器允許在1.1倍額定電壓下長期運行，但每24h內在1.15倍額定電壓下運行的時間不得超過30min.
   壓極不穩定，電壓波動范圍為0. 9Ue - 1.15Ue （Ue為額定電壓400V），谷期用電時常在450V左右，運行時間長達Th，這是造成電容爆炸燒壞原因之二。因SZ7-800kVA電源變樂器是有載調壓變樂器，要解決這-問題只須設置一一臺 KYT-2型有載調壓控制器，投資不到一一千元就可以將電壓始終控制為額定電壓
   諧波電流的存在：
   采用了大功率可探吐整流器作為回轉密的直流電源與補償屏并聯運行。由于接入電網運行的可控硅裝置，客觀|：起到了一一個高次諧波發生器的作用，會引起電路電壓及電流的波形畸變。諧波電流的存在常使電容器發生異常的響聲，嚴重時引起電容器膨脹，這是引起電容器保炸的原因之三。發生這種情況的主要原因是：（ 1）高次諧波電流疊加于基波電流，使電容器總電流增大：（2）某一高次諧波在系統感抗和電容器容抗之間引起并聯諧振，使流入電容器的電流成信增長：（3）電容器內部對某一高次諧波發生局部串聯諧振，從而引起過負荷。
   處理措施：
   為了防止這些情況發生，可以在補償電容器組的每相內串按一個空心電抗器來限制電流。使電容電路的合成電抗對于高次諧波而言，變為感性電抗。在高次諧被中，3次諧波因變壓器的△連按而被短路，因此這是針對5次以1：諧波的措施。若選擇串聯電抗器的電抗使5次諧波諧振時，則5次諧波被短路，對5飲諧鈹以上：的高次諧波，因電容回路變為電感性，所以波形被改善，從而根木上：消除了產生諧振的可能。
    由此可知，串聯電抗器的電抗約為容抗的4%以上：即可。因考慮到系統頻率偏低，出現$故時電容器容量減少，實際上：選用感抗為5%~ 6%XC。
