Y電容有幾種接法,你知道不？

大家都知道的Y電容是安規電容，是跨接l線地以及n線與地之間的電容，它的功能是壓制共模擾亂。如今1共有3種等級，依次為是y⒈, y⑵, y④。由于漏電流不能太大這是安規要求，漏電流太大人體觸摸電氣設備會有1種麻麻的感覺，因此1般y電容容量大小為⒈nf到4.7nf之間。

安全等級 絕緣類別 標稱電壓范圍 允許的峰值脈沖電壓

Y1 雙重絕緣或加強絕緣 Y1≥ 250V Y1＞8 kV

Y2 基本絕緣或附加絕緣 Y2 ≥150V 250V≥Y2＞5 kV

Y4 基本絕緣或附加絕緣 Y4 ＜150V Y4＞2.5 kV

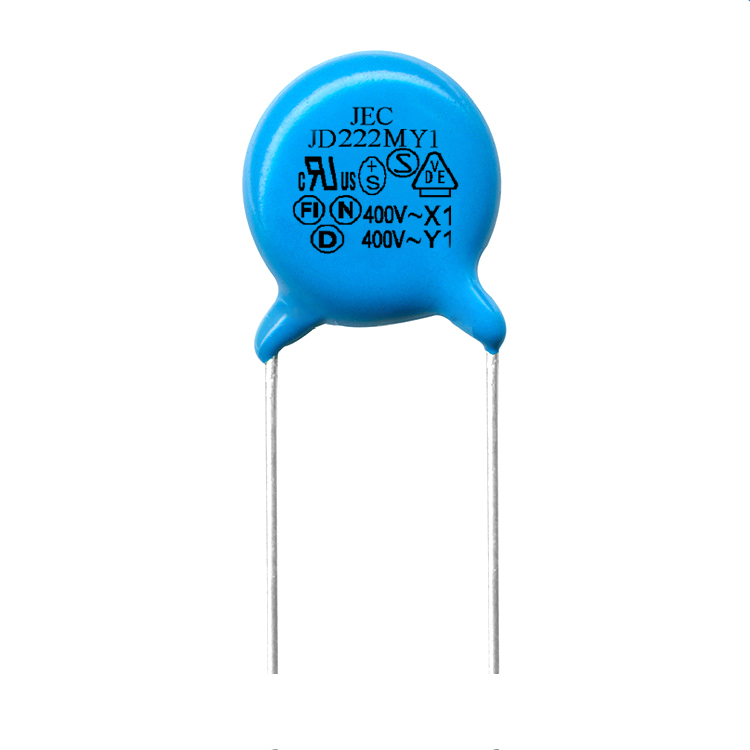

y電容1般有藍色和黃色兩種

那么y電容在電路當中1般有哪幾種連接方式呢？1般有以下4種：

第1種：跨接于變壓器初級地與次級地之間

  初級地大家也經常成為“熱地”，次級地經常被稱為“冷地”，y電容跨接在變壓器初級地與次級地之間這是最為常見的連接方式，而且1般都是成雙成對出現，因為腳距太短，不能做到完全隔離。開關電源當中，開關管的不斷導通與閉合會產生噪聲，如下圖的q⒈，主要表如今瞬間電壓尖峰脈沖信號，信號噪聲流向變壓器的初級線圈，而線圈相當于1個電感，此時會產生反向較高的電動勢，同時產生的高次諧波耦合到變壓器初級，造成噪聲騷 擾。初級地和次級地之間加1個 Ｙ 電容，可以在變壓器的次級地與大地間建立1個泄放通道，開關噪聲的高次諧波通 過這個通道泄放到大地，從而避免通過供電線路輻射出去，降低開關電源的輻射騷擾。

第2種：跨接于變壓器初級高壓和次級地之間

  變壓器的每個線圈繞組之間有寄生電容存在，在工作時過程當中形成電壓，成為噪聲源頭，在初始高壓與次級地之間跨接y電容，能濾除初級和次級耦合產生的共模擾亂，這與第1種差不多，只是在emi測試時候結果會有所不同。

第3種：跨接于變壓器初級高壓與次級輸出正端

   這種連接方式較少見，在小功率電源時候有時候會用

第4種：跨接于變壓器初級地與次級輸出正端。
